Skivedi uimede tehnoloogia võtab terve tüki alumiiniumi või vaske ja spetsiaalsete uimedega uimede lõikamiseks standardse vahega ning teatud paksuse ja kõrgusega. Kasutades seda tehnoloogiat, et tehajahutusradiaator.
Eelis:
(1) Täiuslik juhtivus aluse ja ribide vahel. Kuna skived fin jahutusradiaator on terve profiil ilma ühegi ühenduspunktita, mis võib anda täieliku mängu jahutusradiaatori soojuse hajumise omadustele.
(2) Suure tihedusega uime, Awind skived fin protsess võib muuta ribi õhemaks ja tihedamaks ning suurema soojusülekande efektiivsusega.
(3) Võrreldes muu töötlemistehnoloogiaga saab uimede tehnoloogia abil sama koguse toorainet välja lõigata rohkem soojuse hajumise ala ja soojusülekande jõudlus on stabiilsem.
(4) Võrreldes alumiiniumi ekstrusiooni ja muude protsessidega, on ribi jahutusradiaator väiksema suurusega ja seda saab muuta laiemaks, mida saab kasutada suure võimsusega masinate soojusülekandeks.
(5) Kohandatud jahutusradiaator ei vaja kalleid tööriistu, kuid see võib pakkuda suuremat disaini paindlikkust. Selle asemel lõigatakse iga ribi eraldi, kasutades sama tööriista, mis võimaldab madalamaid tööriistakulusid.
Materjalid:
Jahutusradiaatori materjalina kasutatakse tavaliselt alumiiniumi või vaske.
Vask: sõltuvalt kaldest ja paksusest võib uime kõrgus ulatuda 50 mm-ni ja uime kalle on 1 mm.
Alumiinium: sõltuvalt kaldest ja paksusest võib uime kõrgus ulatuda 50 mm-ni ja uime kalle on 1,3 mm.
(Vasest ribi jahutusradiaator)
(Alumiiniumist ribi jahutusradiaator)
Suusatamise spetsifikatsioon
mm | Al | Cu |
Uimede kõrgus | 2~150 | 4~100 |
Uime paksus | 0.1~2 | 0.2~2 |
Uime laius | 2~500 | 2~350 |
Pigi | 0.35~ | 0.35~ |
Aluse paksus | 2~ | 2~ |
Suusatamise protsess

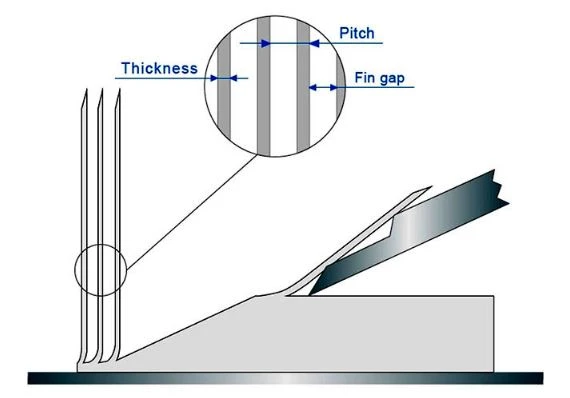

See võtab terve tüki alumiiniumi või vaske ja spetsiaalse kaldmasinaga lõikab välja standardse vahega ning teatud paksuse ja kõrgusega uimed. Jahutusradiaatorit saab moodustada ühe töötlusega ilma keevitamiseta.
Enne (Toormaterjal) | Pärast (Uimede jahutusradiaator) |

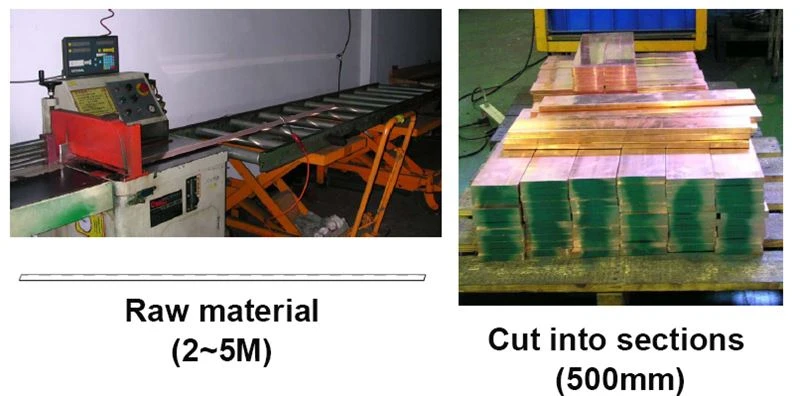

1. samm: lõikamine
Lõika tooraine osadeks, iga sektsioon on umbes 500 mm pikk.
2. samm: suusatamise protsess
Sisestage masinasse toodete andmed, nagu vahekaugus, kõrgus, paksus ja muud andmed.
Käivitage masin, insener jälgib masinat, kontrollib pooltooteid, veendumaks, et see vastab andmenõuetele.
(Suusatav masin)
(Suusauim)
3. samm: töötlemine
Töötle vastavalt kliendi vajadustele poolvalmis jahutusradiaator.
Kuubikuteks lõikamine
Lõika poolvalmis jahutusradiaator plokkideks
CNC töötlemine

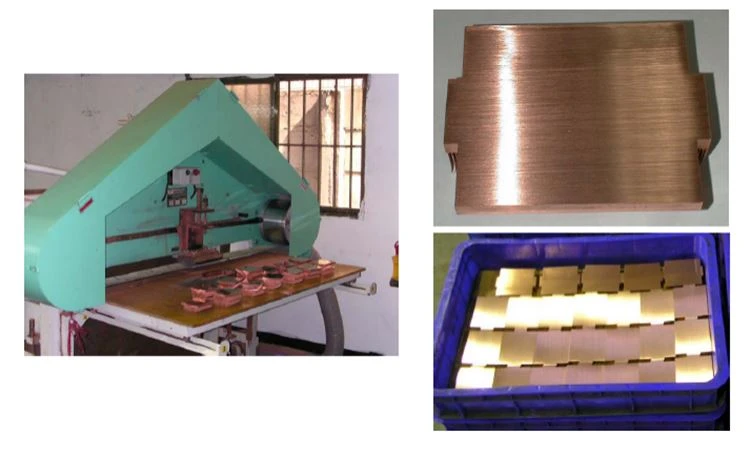

Pintsli pinnaviimistlus
Lihvimine
Rakendus
Skived fin jahutusradiaator sobib peamiselt tööstusharudesse, kus on kõrge soojustiheduse ja suure võimsuse hajutamise nõuded, mida kasutatakse laialdaselt toite-, meditsiini-, side-, tööstusjuhtimises, tugijaamas, laadimisvaias, inverteris, kontrolleris, tuuleenergia muunduris, LED-tuledes ja serveritööstused.
