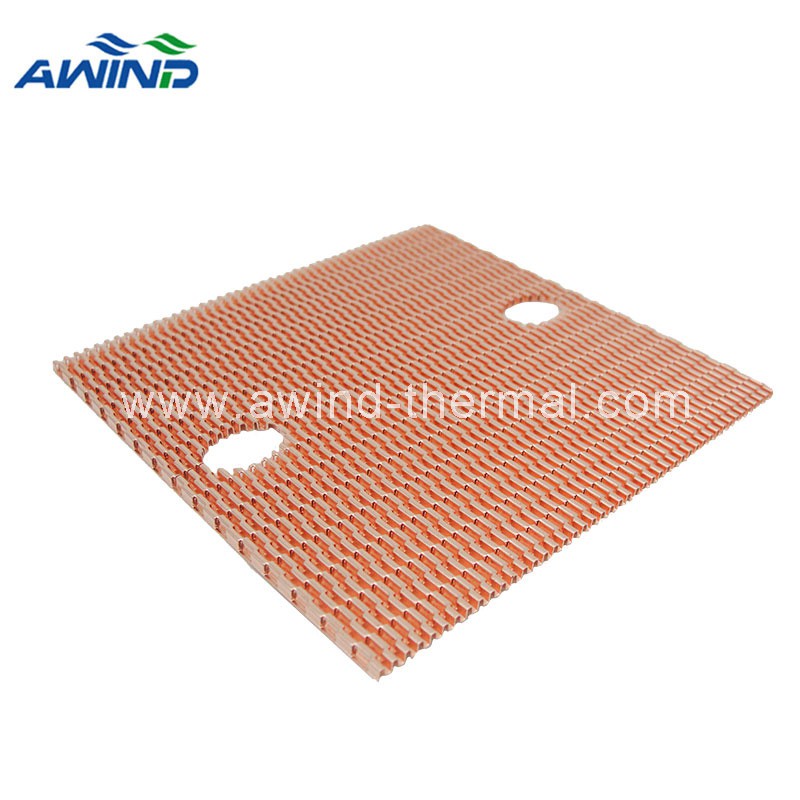

Mis on nihutatud uim?
A Lanced Offset Finon suure jõudlusega{0}}uime struktuur, mida tavaliselt kasutataksefvanad uimed jahutusradiaatoridtäiustatud soojusjuhtimise rakenduste jaoks.
Erinevalt sirgetest või pidevatest uimedest moodustavad nihutatud uimedlõikamine (torkimine) ja tasaarvestusuimede segmendid astmelise mustriga, mis suurendab oluliselt soojusülekande efektiivsust.
Seda uimede kujundust kasutatakse laialdaseltjõuelektroonika, tööstusseadmed, telekommunikatsioonisüsteemid, energiasalvestid ja suuremahulised{0}}jahutussõlmed,kus nii soojuslik jõudlus kui ka valmistatavus on kriitilise tähtsusega.
Lanced Offset Uimedega jahutusradiaatorite tootmisprotsess
A lanced offset rib jahutusradiaatoron toodetudõhukeste alumiinium- või vaskribade lõikamine ja painutaminemoodustamaks katkendlike uimesegmentide astmelise massiivi. See "lanced and offset" muster suurendab oluliselt pindala ja häirib tahtlikult õhuvoolu, parandades seeläbi konvektiivset soojusülekande jõudlust.
Pärast vormimist on uimepakkkinnitatakse keevitamise või kõvajoodisega jootmise teel alusplaadi külge, mille tulemuseks on suure jõudlusega -jahutusradiaator, mida tavaliselt kasutatakse elektroonikaseadmete jahutamiseks.
Lanced ofset-uimede valmistamise etapid
1. Materjali ettevalmistamine ja lõikamine
Õhukesed metalllehed-tavaliseltalumiinium 1100 või vask 1100-söödatakse täppisvormimismasinasse.
Etteantud vahepositsioonidel on materjalaugustatud või pilutud, luues ribale paralleelsete lõigete jada. Need pilud määratlevad üksikud uimesegmendid, hoides need mehaaniliselt ühendatud.
2. Nihkevormimine ja voltimine
Lõhestatud materjal on siispainutatud siksakiliseks (volditud) mustriks.
Pilude olemasolu tõttu on iga uime segment võimelinekülgsuunas nihutatudkülgnevate ridade suhtes. Selle tulemusena on õhuvoolukanalid pigem astmelised kui pidevad.
See nihkekorraldus sunnib õhuvoolu korduvalt suunda muutma,termilise piirkihi lõhkumineja soojusülekande efektiivsuse parandamine.
3. Lõplik geomeetria vormimine
Ühe või kahe pideva vormimisoperatsiooni käigus painutatakse uimed aterav nurk (tavaliselt 90 kraadi lähedal)et saavutada lõplik nihkega uime geomeetria.
Valminud uimestruktuuril on:
*** Katkestatud, astmelised uimekäigud
*** Kõrge ribi tihedus kontrollitud õhuvoolutakistusega
*** Ühtlane geomeetria, mis sobib suuremahuliseks-tootmiseks
Kui uimede komplekt on moodustatud, on seejoodetud või keevitatud alusplaadi külge, mis toodab tugeva ja termiliselt tõhusa jahutusradiaatori südamiku.
Lanced Offset Uimedega jahutusradiaatorite põhiomadused
1. Katkestatud ja astmeline uimegeomeetria
Nihkestruktuur sunnib õhuvoolukorduvalt uuesti kinnitada ja segada, purustades termilise piirkihi.
Tulemus:
Täiustatud konvektiivne soojusülekanne
Kõrgem soojuse hajumise efektiivsus võrreldes sirgete uimedega
2. Kõrge termiline jõudlus kompaktse suurusega
Kuna õhuvool on pidevalt häiritud, tagavad nihutatud ribid:
Kõrge soojusülekandetegur
Tugev jõudlus sissesundkonvektsiooniga keskkonnad
See muudab need sobivakssuure võimsustihedusega rakendusedkus ruum on piiratud.
3. Kerge struktuur
Õhukeste{0}}vask- või alumiiniumlehtede kasutamine:
Vähendab jahutusradiaatori üldist kaalu
Parandab konstruktsiooni efektiivsust ilma soojuslikkust ohverdamata
See on eriti oluline nende jaokssuured jahutusradiaatoridja transpordi{0}}tundlikke seadmeid.
4. Suurepärane-suurtootmiseks
Lanced offset uimed sobivad hästi:
Automatiseeritud vormimisprotsessid
Suur{0}}maht, korratav tootmine
Võrreldes töödeldud või ühendatud uimedega pakub see struktuur järgmist:
Madalam ühikukulu mastaabis
Stabiilne mõõtmete konsistents
Lühemad tootmistsüklid
5. Paindlikud materjalivalikud
Levinud materjalide hulka kuuluvad:
Vask C1100
Äärmiselt kõrge soojusjuhtivus
Ideaalne suure-võimsusega ja suure-soojusvooga-kujunduste jaoks
Alumiinium 1100
Kerge ja korrosioonikindel
Kuluefektiivne-suure-ala jahutuslahenduste jaoks
Materjalivalikut saab optimeerida lähtuvalttermilised nõuded, kaalupiirangud ja kulueesmärgid.
Lanced Offset Fini osana volditud uimedega jahutusradiaatori tehnoloogiast
Lanced offset uimedega jahutusradiaatorid kuuluvad laiemasse kategooriassevolditud uimedega jahutusradiaatorid, mida kasutatakse laialdaselt tööstuslikus soojusjuhtimises.
Lisaks nihutatud uimedele hõlmavad volditud uimede konstruktsioonid ka:
Sirged volditud uimed
Pidev ribide geomeetria madala rõhulangusega rakenduste jaoks
Lainelised uimed
Kumerad ribprofiilid, mis tasakaalustavad õhuvoolu takistust ja soojusülekannet
Iga uimestiil täidab erinevaid soojus- ja õhuvoolunõudeid ning seda saab kohandada vastavalt konkreetsele süsteemi kujundusele.
Lanced Offset Uimedega jahutusradiaatorite tüüpilised kasutusalad
Tänu nende suurele tõhususele ja skaleeritavale tootmisele kasutatakse nihutatud ribidega jahutusradiaatoreid tavaliselt järgmistes valdkondades:
*** Toiteinverterid ja muundurid
*** Energiasalvestus- ja akusüsteemid
*** Telekommunikatsiooni- ja võrguseadmed
*** Tööstuslikud juhtimissüsteemid
*** Suure{0}}võimsusega LED- ja elektroonikakorpused
Miks valida Lanced Offset Uimedega jahutusradiaatorid?
Lanced offset fin jahutusradiaatorid pakuvad atasakaalustatud lahenduskombineerides:
*** Kõrge termiline jõudlus
*** Kerge konstruktsioon
***Tõestatud valmistatavus
*** Kulutasuvus mastaabis
Inseneridele ja süsteemidisaineritele, kes otsivadusaldusväärne ja tõhusa{0}}jahutuselanced offset ribi tehnoloogia on endiselt üks tõhusamaid volditud uime lahendusi, mis tänapäeval saadaval on.
Kas olete valmis rakendama nihkejahutust?
Nagu ülalpool kirjeldatud, tagavad nihutatud ribidega jahutusradiaatorid optimaalse tasakaalu kõrge termilise jõudluse, konstruktsiooni efektiivsuse ja kuluefektiivse -tootmisvõime vahel jõuelektroonika, telekommunikatsiooni ja energiasalvestuse nõudlike rakenduste jaoks.
Kui teie praegune projekt seisab silmitsi termiliste väljakutsetega, mis nõuavad usaldusväärset,{0}}tõhusat jahutuslahendust, saab meie insenerimeeskond aidata.Oleme spetsialiseerunud kohandatud disainileja maht tootmine arenenudvolditud uimedega jahutusradiaatorid, sealhulgas teie konkreetsetele soojus-, ruumi- ja eelarvenõuetele kohandatud nihkekujundused.
Võtke meiega ühendust juba tänakonfidentsiaalseks konsultatsiooniks või hinnapakkumise küsimiseks.
